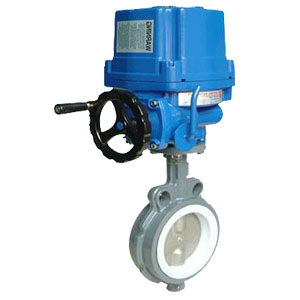

电动蝶阀
C系列(2″～12″)对夹式蝶阀C Series(2″～12″)Wafer Bfly Valve尺寸及重量DIMENSION＆WEIGHTS规格SIZEmm506580100125150200250300英寸22.5345681012A434646525656606878B140152159178190203238258306C788495108125141167200235DΦ56Φ68Φ80.5Φ106Φ131Φ153Φ205Φ256Φ307EΦ105Φ124Φ137Φ175Φ197Φ222Φ279Φ340Φ410F151515202020242929□H141414191919222727dφ18φ18.5φ18.5φ18.5φ23.0φ23.0φ23.0φ29.5φ36.4Kφ90φ90φ90φ90φ90φ90φ90φ125φ125Lφ7.0φ7.0φ7.0φ9.0φ9.0φ9.0φ9.0φ11.0φ11.0Mφ50φ50φ50φ70φ70φ70φ70φ102φ102H11.511.511.511.511.511.511.513.013.0Pφ98.5φ120.5φ139.5φ152.5φ190.5φ216.0φ241.5φ298.5φ362.0Qφ110φ125φ145φ160φ180φ210φ240φ295φ350Tφ110φ125φ145φ160φ180φ210φ240φ295φ355S 美标4448888812 国标4448888812R 美标5/8″5/8″5/8″5/8″3/4″3/4″3/4″7/8″7/8″ 国标M16*110M16*115M16*115M16*125M16*130M20*130M20*140M24*155M24*170重量 KG1.92.63.63.85.16.18.114.022.3注:① P按美标ANSI B16.5 CL150制定； ② Q按国标GB9113.1(PN1.0)； ③ T按国标GB9113.1(PN1.6)； ④ 蝶阀上法兰的K、M、L、H、F等尺寸、可以按照安装尺寸要求订制。 ⑤ 本表R尺寸根据国标PN1.6标准法兰确定，具体应用时R尺寸后再做配制。阀座材料适宜使用温度使用说明丁腈橡胶BUNA-N-23℃ ~ 82℃短时-23℃ ~120℃丁腈橡胶具有良好的延展性﹑耐磨性和耐烃化物等性能，作为通用材料可用于水﹑真空﹑酸﹑盐﹑碱﹑脂﹑油﹑黄油﹑液压油﹑甘醇等介质,但不能用在丙酮﹑甲酮﹑硝酸盐和氯化烃的场所乙丙橡胶EPDM-20 ℃~130℃短时-30℃ ~ 150℃乙丙橡胶是一种良好的通用合成橡胶，可用于热水系统﹑饮料﹑奶制品﹑甲酮﹑酒精﹑硝酸脂和甘油等介质，但不能用于烃基油﹑无机物或溶剂中氯丁橡胶Neoprene-35℃ ~ 100℃短时-35℃ ~ 113℃氯丁橡胶可用于酸﹑油﹑脂肪﹑黄油和溶剂等介质，具有较好的耐侵性，耐无水氨和酒精的性能氟化橡胶Viton-10 ℃~ 180℃氟化橡胶是良好的耐烃基油、油性气体和其它石油产品的氟化烃橡胶，适用于水、油品、空气、酸类等介质，但不能用于蒸气类、超过82℃的热水或浓碱系统硅橡胶Silicone-40℃~180℃硅橡胶耐高温﹑低温，化学性能稳定，广泛应用于强酸﹑弱碱和食品等行业聚四氟乙烯PDFE-10℃ ~ 200℃聚四氟乙烯化学性能稳定，具有突出的表面不粘性、良好的润滑性和抗老化等性能，广泛应用于酸﹑碱﹑氧化剂等腐蚀性介质 阀门部件材质对照表序号No.零件名称Part Name材料Material标准Material Standard数量Quantity 1阀体BODY灰铁CAST IRONASTM A126，CAASS B1球铁DUCTILE IRONASTM A536，GR.65-45-121碳钢WCB CARBON STEELGB/T12229-19891不锈钢304、316 STAINL STEELASTMA351 GR.CR8、CF8M1 2阀板DISC球铁DUCTILE IRONASTM A536，GR.65-45-121铝青铜ALUMINUM BRONZEASTM B148，ALY9541不锈钢304 STAINL STEELASTMA351 GR.CR81不锈钢316 STAINL STEELASTMA351 GR.CF8M1 3阀座SLEEVE乙丙橡胶EPDMASTM D14181丁晴橡胶BUNA-NASTM D14181氯丁橡胶NeopreneASTM D14181硅橡胶SiliconeASTM D14181氟橡胶VitonASTM D14181聚四氟乙烯PTFEASTM D16001 4上阀杆TOP STEM不锈钢STAINLSS STEELASTM A276，S42012Crl3GB1220-921 5下阀杆BOTTOM STEM不锈钢STAINLSS STEELASTM A276，S42012Crl3GB1220-921 6上轴套TOP BEARINGNYLON 1 7下轴套BOTTOM BEARINGNYLON 1 8阀座O型圈SLEEVE-RING1BUNA-N 2EPDM 2Viton 2 9阀杆O型圈 SLEEVE-RING2BUNA-N 1EPDM 1Viton 1 10销PINSTAINLRSS STEEL 2 |
