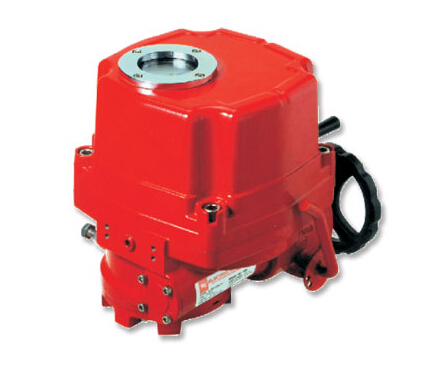

韩国HQ008-300电动执行机构



HQ电动执行器

HQ电动执行器特点

特征
本产品总结了许多电动执行器的各种不足,进行改进后,最新推出的产品。其中许多关键部件均采用德国或日本进口件,结构紧凑,质量可靠,性能优越。主要特性有:
1.外壳—由于使用了优质铝合金,重量轻。并且内外表面经阳极氧化处理,外表面经聚酯粉末涂层,耐腐蚀性强。
2.电机—采用SPG鼠笼式电机,输出扭距大,并且内置热保护开关,进行温度控制,可防止损坏电机。
3.受动结构—不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。
4.位置指示器—指示器安装在中心轴上,可以观察阀门位置。并有指示灯(SLU)可供选择。
5. 干燥器—用来控制温度,防止执行器内部水分凝结,保持内部电器元件的干燥。
6.限位开关—由凸轮机构来控制,简单的调整机构能精确并方便地设定位置。
7.扭距开关(除HQ-008外)—可提供过载保护,防止损坏电机。(出厂前以设定好,请用户不要随便更改设置)。
8.自锁—有自锁功能,防止反转,转动部分稳定可靠。
9.安装—底部安装尺寸符合ISO5211国际标准,驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。
10.接线端子—线路布置紧凑合理,接线端子直径为2.5mm,压力大,联接牢固。
11.蜗轮—采用凹轮设计,与蜗杆的接触面大,传输扭距大,平稳且耐磨,使用寿命长。
12.PCU板—结构紧凑合理,将PCU板内置于机壳内。

HQ电动执行器 性能参数 型号最大输出扭矩动作时间最大轴径电机F级额定电流(A)60/50Hz手轮转数重量60/50Hz单相三相Kg-m90°mmW110V220V380V440VNKgHQ-008813/16Ф20151.10/0.950.55/0.54N/AN/A107.4HQ-0151521/25Ф22401.65/1.670.88/0.840.31/0.310.30/0.311116.6HQ-0202021/25Ф22401.67/1.670.89/0.850.31/0.310.30/0.311116.6HQ-0303026/31Ф35401.85/1.860.92/0.920.35/0.350.34/0.3413.522HQ-0505026/31Ф35903.60/3.621.55/1.580.59/0.590.58/0.5813.523HQ-0606026/31Ф35903.65/3.621.60/2.200.60/0.590.59/0.5813.523HQ-0808031/37Ф451804.10/4.102.15/2.200.85/0.850.79/0.7916.529HQ-12012031/37Ф451804.20/4.102.35/2.300.87/0.870.81/0.8116.529HQ-20020093/112Ф651804.10/4.102.15/2.300.85/0.850.79/0.7949.575HQ-30030093/112Ф651804.20/4.102.35/2.300.87/0.870.81/0.8149.575HQ电动执行器 标准件技术参数外壳防水级别IP67,NEMA4 and 6电机电源110/220V AC 1PH,380/440V AC 3PH,50/60Hz,±10%控制电源110/220V AC 1PH,50/60 Hz,±10%负载率(开关)S2 30%电机鼠笼式异步电动机限位开关2 X 开/关,SPDT,250V AC 10A辅助限位开关2 X 开/关,SPDT,250V AC 10A(HQ-008除外)扭矩开关开/关,SPDT,250V AC 10A(HQ-008除外)行程90o±10o(0o~110o)失速保护/操作温度内置热保护,开150oC±5oC /关 97oC±15oC指示器连续的位置指示手动操作机械离合机构自锁装置蜗轮,蜗杆机构提供自锁机械限位2个外部调整螺栓干燥器7-10W(110/220V AC)防冷凝接线孔2个PF 3/4”环境温度-20oC—+70oC润滑铝基润滑脂(EP型)材料钢,铝合金,铝青铜,聚碳酸脂环境湿度最大90% RH(非凝结)抗震性能X Y Z 10g,0.2~34 Hz,30分钟外涂层干粉,环氧聚脂

HQ电动执行器 可选件技术参数

EXA防爆外壳(EexdⅡ BT4)HQ系列WTA防水外壳(IP68,10M,250HR)HQ系列PIU电位计(1K-10K)除HQ-008IMS反向电磁控制和传送集成电机启动器除HQ-008PCU比例控制单元(输入,输出4-20mADC)除HQ-008ATS附加扭矩开关(SPDT X2 250V AC 10A)除HQ-008LCU现场控制单元(远程控制/开/停/关选择开关)除HQ-008CPT电流位置传感器(输出4-20mADC)除HQ-008RBP可充电电池(断电应急控制)除HQ-015,020,030,050EXT120o,180o,270o转角除HQ-200,300DCM直流电机(24VDC)除HQ-015,020,030LPA卧式安装,带输出拐臂除HQ-008SLU信号指示单元(白-电源,绿-开,红-关,黄-扭矩过载)除HQ-008
